一、本建筑結構改造加固工程概況:

1、工程簡述：

本建筑大樓位于福州市，于上個世紀八十年代末期建成并投入使用。該樓由*個結構單元組成，其中A區為*層鋼筋混凝土框架結構，B區為*層鋼筋混凝土框架－剪力墻結構，C區為地下1層、地上2層鋼筋混凝土框架結構，D區為地下1層、地上*層鋼筋混凝土框架－核心筒結構，E區原為3層磚混結構改成框架結構；采用沖孔灌注樁基礎；房屋高度約為*m。現做其他用途，建筑功能有重大調整，故需對原有結構進行改造加固。

2、本工程加固設計后續使用年限為30年。

二、加固改造設計內容：

1、建筑主要改造內容:

建筑內部格局，主要為標準房，并利用舊有的庫房及設備間，布置相應的配套用房。

原建筑的垂直交通設施充分利用，另需增加普通電梯、專用電梯及貨梯，造成局部樓板及剪力墻開洞調整。

D區增設疏散樓梯及電梯。

 2、結構加固改造內容及基本方案:

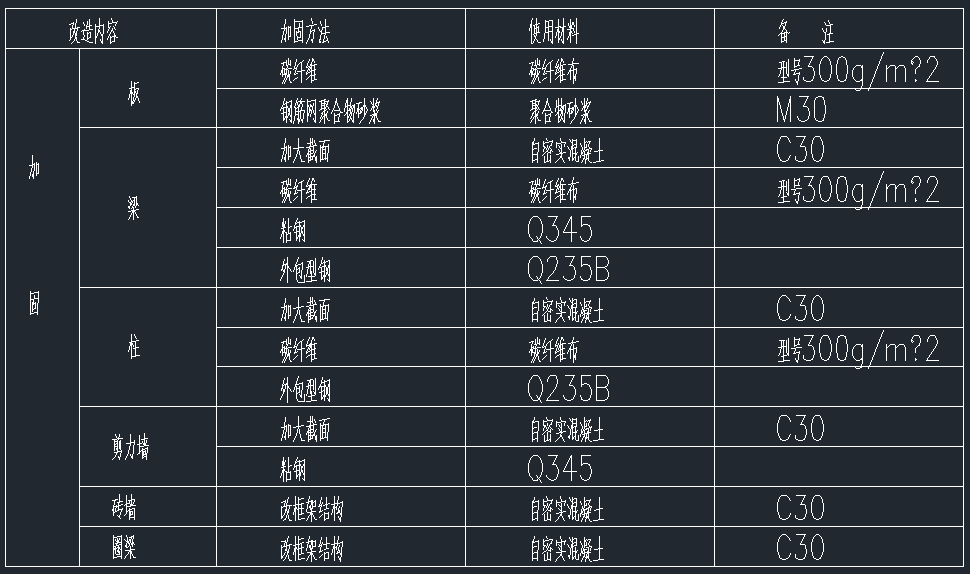

主要結構構件的加固改造方式

具體的結構加固做法，詳見后附的結構加固設計圖。

三、設計依據：

    1、所采用的主要規范、規程、標準：

       （1）《混凝土結構設計規范》（GB 50010－2010）

       （2）《建筑結構荷載規范》（GB 50009－2012）

（3）《建筑抗震設計規范》（GB 50011－2010）

       （4）《高層建筑混凝土結構技術規程》（JGJ 3－2010）

       （5）《建筑地基基礎設計規范》（GB 50007－2011）

       （6）《建筑樁基技術規范》（JGJ 94－2008）

       （7）《鋼結構設計規范》（GB 50017－2003）

       （8）《混凝土結構加固設計規范》（GB 50367－2006）

（9）《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖》（11G101－1）

       （10）《建筑結構加固施工圖設計表示方法》（07SG111－1）

       （11）《建筑結構加固施工圖設計深度圖樣》（07SG111－2）

    2、由福建省建筑工程質量檢測中心提供的《主樓抗震鑒定報告》，編號：***，日期：201*年*月。

    3、由甲方提供的“原主樓”的結構竣工圖等技術資料。

    4、本工程的建筑結構安全等級為二級；

 建筑抗震設防類別為重點設防類；

        所在地區的抗震設防烈度為7度，設計基本地震加速度0.10g。設計地震分組為第二組，場地類別為?類，特征周期Tg＝0.55s。

        建筑結構的阻尼比取0.05。 后續使用年限為30年，地震作用調整系數為0.75。

    5、30年一遇的基本風壓0.61kN/m? 地面粗糙度C類，風載體型系數1.3。

    6、本工程混凝土結構的環境類別：

       （1）室內正常環境為一類；

       （2）在室內潮濕環境，室外與水或土壤直接接觸的環境為二類。

    7、本工程設計荷載條件：

       未列出的樓面功能，均按《建筑結構荷載規范》（GB 50009－2012）進行荷載取值。

       施工荷載為2.0kN/m?2?。 隔墻采用輕質砌塊，容重不得大于10kN/m?3?。

四、設計說明：

    1、本工程結構電算分析程序，采用PKPM 2010版的系列軟件SATWE。

    2、具體的結構加固做法，詳見后附的各層結構加固設計圖。

    3、本工程0.000相當于絕對標高見建筑說明。

    4、本工程計量單位（除注明外）：

       （1）長度：mm；（2）角度：度；（3）標高：m；（4）強度：N/mm?2?。

    5、本工程各層加固設計圖采用“平法表示”，其制圖規則詳《建筑結構加固施工圖設計表示方法》（07SG111－1）和《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖》（11G101－1）

五、其他：

    1、本工程結構加固改造施工圖應與建筑水電各專業施工圖、原結構竣工圖、檢測鑒定報告等相關資料共同閱讀。

    2、在施工圖設計階段，建設單位應補充提供需安裝的大型設備、電梯、幕墻等工藝的設計參數。

    3、加固施工必須由具有特種施工資質（結構補強）的專業單位完成。

    4、建筑立面幕墻或裝飾掛件應由專業設計單位負責設計，并由相關部門審查批準后方可施工。

    5、本工程所用鋼結構如表面無混凝土保護，均應進行表面防銹處理。局部舊構件表面老化開裂的，需在主體結構加固結束后，另行采取構造修補措施進行處理。

   6、本建筑物應按建筑圖中注明的使用功能，未經技術鑒定或設計許可，不得改變結構的用途和使用環境。

   7.粘鋼鋼板寬度應小等于100mm，本圖注明中有大于100mm時，施工單位可自行裁剪。
