【圖集】碳纖維加固梁底平面
發布日期：2017-02-25 14:56:14 瀏覽量：3846碳纖維加固梁施工圖采用平面注寫方法繪制時，可分別繪制梁底和梁支座加固施工圖。
梁底加固施工圖中，應注寫的內容包括：梁編號、原梁截面尺寸、碳纖維布層數及寬度、U形箍寬度、軸線間距、分布長度和壓條尺寸，并用粗虛線表示梁底碳纖維的范圍示意。見表3.2.2-1和圖3.2.2（a）、圖3.2.2（b）.
表3.2.2-1 碳纖維加固梁底平面注寫方法注寫內容
注寫內容 | 示例 |
梁編號 | 例：JKL1,表示加固框架梁1 |
原梁截面尺寸和 | 例：300*500（25），表示愿梁截面寬度300, |
梁底碳纖維布層 | 例：2T-300,表示2層碳纖維布，寬度為300， 例：1T-300*2800+1T-300，表示2層碳纖維布，第1層寬度為300， |
U型箍寬度、 |
例：1U-200@300（1200）/400,表示1層碳纖維布U形箍， 例：1U-200@300,表示1層碳纖維布U形箍，寬度為200，沿梁全長加固，軸線間距為300。 例：1U-200@300（1200）/-,表示1層碳纖維布U形箍，寬度為200，
例：1U-2*200@300,1層碳纖維布U形箍，寬度為200，支座兩端各2個，軸線間距為300. |
壓條尺寸 | 例：1Y-100，表示1層壓條，寬度為100，沿梁跨通長粘貼。 例：1Y-100*1500，表示1層壓條，寬度為100，長度為1500，梁兩端每側各粘貼一條。 |
備注 | 1.當僅進行斜截面抗剪加固時，梁底碳纖維可缺省，U形箍和壓條的表示方法同上。 2.第一肢U性箍離柱邊凈距不大于50。 |

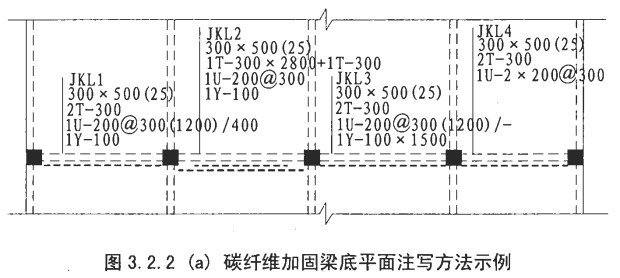

注：圖3.2.2（a）碳纖維加固梁底平面注寫方法示例

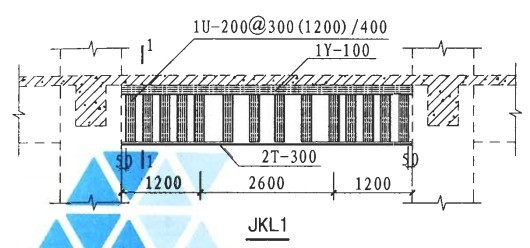

注：JKL1

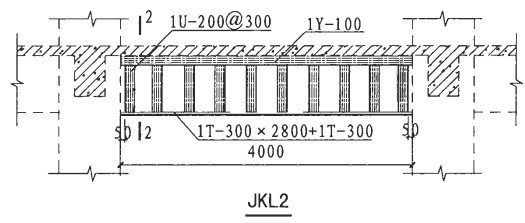

注：圖3.2.2（b）碳纖維加固梁底示意圖

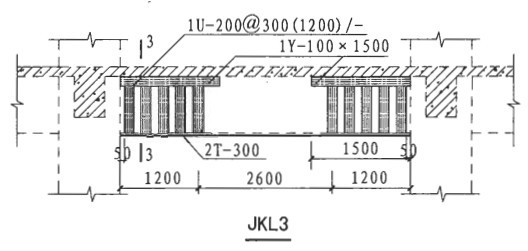

注：JKL3

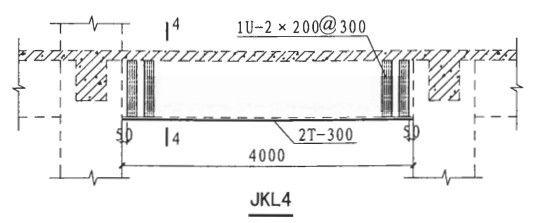

注：JKL4

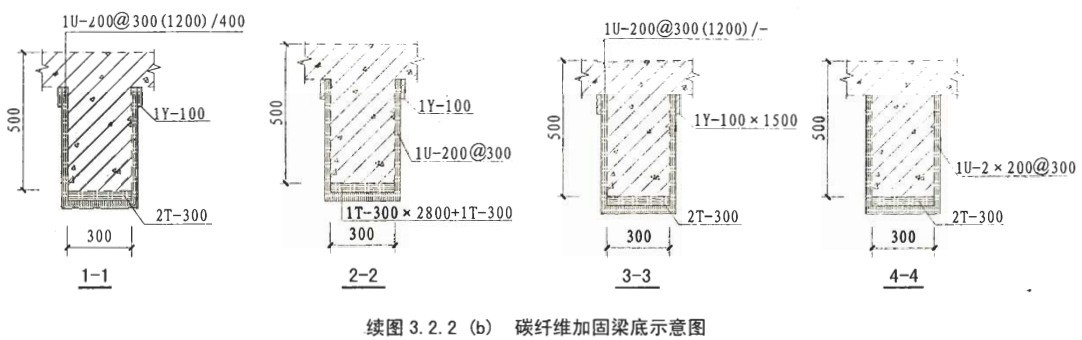

注：續圖3.2.3（b）碳纖維加固梁底示意圖
