1 一般規定

1.2 拱上建筑與主拱圈的聯合作用是舊拱橋承載潛力的重要組成部分，在新橋設計中往往被忽略。在加固設計中，為充分利用原橋的承載潛力，對于剛度較大的拱上結構（如拱式拱上建筑等）可以酌情考慮聯合作用（主要通過采用合理的結構分析模型加以考慮）。

12.1.3  拱橋是受壓為主的結構，為提高結構的耐久性，加固設計中應嚴格控制原拱圈截面的應力水平，確保不出現彎曲拉應力，在特殊情況下，其拉應力也不應超過材料彎曲抗拉強度設計值。

11.2.5  拱橋鋼構件主要包括中下承式拱橋鋼吊索（桿）、系桿，鋼管混凝土拱橋鋼結構部分。

11.2   加固方法

11.2.1  圬工拱橋自重較大，主拱圈主要承受壓力，產生破壞的原因主要為承壓不足，故一般采用增大主拱截面加固法提高其抗壓承載力或者減小其自重來改善主拱圈受力狀況。由于圬工砌體抗剪、抗拉強度比較低，主拱圈砌縫開裂、脫落的現象較嚴重，可采用壓漿法配合處理。拱圈下增設新拱圈加固法一般適用于實腹圬工拱橋，通常應在橋下凈空或橋下泄水面積允許縮小的情況下使用。新拱圈可采用鋼筋混凝土板拱或肋拱結構。按組合正截面應力強度驗算，目前還不能明確新老拱圈各自承擔荷載的比例，還需要進一步開展專題研究。調整拱上建筑恒載加固法是先拆除原有拱上建筑形成裸拱圈，在其上新增鋼筋混凝土板拱（即護拱），新建拱上建筑重量應小于原有拱上建筑重量（即減載）。增強橫向整體性加固主要指在主拱上采取橫向加勁措施或在拱上建筑中設置橫向拉桿等。

11.2.2  雙曲拱橋常見的病害為拱肋強度不足引起的承載力降低、橫向聯系不足引起的橫橋向失穩。通過提高拱肋截面的配筋率有效提高截面的承載力；當拱肋間無橫向聯系或橫向聯系較弱時，在集中荷載作用下，各拱肋的變形在橫橋方向是不均勻的，故采用增加橫向拉桿或橫向聯系來使單片拱肋聯成整體，形成一個框架，從而保證橫向穩定，改善主拱圈受力。增大主拱截面加固法包括主拱圈拱背加固法及增大拱肋截面加固法。粘貼片材加固法包括粘貼復合纖維加固法和粘貼鋼板加固法。

11.2.3  桁架拱橋（剛架）拱橋以及桁式組合拱橋結構自重較輕，整體性較差，橋梁振動效應較大。由于橫向聯系不足，在外荷載作用下，各桁片受力不均，引起桁片節點及系梁開裂。其中，桁式組合拱橋主孔是靠若干構件逐件、逐段拼裝、連接而成的。很多橋梁的構件接頭都處理不好，混凝土質量差，不同程度出現縱、橫向裂縫，甚至露筋現象。此類橋梁的加固重點是采取有效措施提高橋梁的整體性，改善結構的耐久性。1）對于由多桁片組成的普通桁架拱橋（剛架）拱橋，當桁片受力不均且部分桁片有強度富余時，可通過加強橫向聯結系或改進橋面板結構調整荷載橫向分布系數法進行加固。2）桁架（剛架）拱片結構（包括上、下弦桿、腹桿或拱腿、實腹段主梁、空腹段次梁）抗拉強度不足或出現受力裂縫時，可采用粘貼鋼板、纖維片材或施加體外預應力（主要針對桁式組合拱橋）進行加固。粘貼鋼板或纖維片材宜在臨時減載的狀態下進行，以使截面新增部分參與承擔部分恒載作用。3）桁架（剛架）拱結構抗壓強度、剛度、穩定性不足時可通過增大構件截面法進行加固，截面增大應采用鋼筋混凝土套箍方式，且在臨時減載的狀態下實施，以使截面新增部分參與承擔部分恒載作用。4）對于桁架（剛架）拱片結構的非受力裂縫，采用封閉裂縫或壓漿并粘貼纖維片材等被動加固法，提高其耐久性。5對于桁架（剛架）節點裂縫，在進行壓漿處理的同時，宜采用增設外包鋼或鋼筋混凝土進行加固。

本款提出的方法屬于常用的加固方法，加固設計時，可以根據實際情況采用其他有效、可靠的加固方法。

11.2.4  根據箱板（肋）拱病害的不同，加固方法很多，本款針對不同病害列出了系列加固法，在實踐中均有采用。設計時可按下述考慮：1）箱板拱主拱抗壓強度、剛度、穩定不足時，可采用增大拱箱頂板厚度，或在拱腹增設套拱、或改空心箱肋為實心箱肋等增大截面法進行加固。2）箱肋拱主拱抗壓強度、剛度、穩定不足時，可采用增大拱箱頂板厚度，或在拱腹增設套拱，或增設鋼筋混凝土套箍，或改箱肋拱為箱板拱等增大截面法進行加固。3）因拱上結構設計（包括恒載分布）不合理、拱腳變位等引起箱板（肋）拱主拱內力分布不均而導致部分截面強度不足時，可通過改變拱上結構形式，或恒載分布，或拱腳頂推等調整內力分布法進行加固。4）當箱肋拱各拱肋受力嚴重不均，或橫向穩定性不足時，可通過增大肋間系梁斷面，或增設橫系梁等調整拱肋荷載橫向分布系數法進行加固。5）箱板（肋）拱抗拉強度不足或出現受力裂縫時，可采用粘貼鋼板、纖維片材進行加固。粘貼鋼板或纖維片材宜在臨時減載的狀態下進行，以使截面新增部分參與承擔部分恒載作用。6）對于拱箱（肋）結構的非受力裂縫，采用封閉裂縫或灌注并直接粘貼纖維片材等被動加固法，提高其耐久性。

加固設計時，可以根據實際情況采用其他有效、可靠的加固方法。噴射混凝土主要用于防護。實踐表明，噴射混凝土用于結構性加固時，工作性能不穩定，施工質量難以保證，不能在箱板（肋）拱加固中采用。

11.2.5  鋼管混凝土拱橋建設歷史不長，其設計理論及建造技術發展現滯后，加固實例更少。根據已有橋梁的資料調查，鋼管混凝土拱橋的主要病害形式包括：鋼管與管內混凝土脫空、拱肋鋼管及節點開裂及吊桿及系桿的銹蝕、疲勞破壞等。本條根據鋼管混凝土拱橋常見病害形式及病害部位列舉了相應的加固方法。其中，粘貼鋼板或纖維片材法僅用于局部加固或增強，如限制裂縫發展及不合格焊縫的補強。采用增大截面法加固鋼管混凝土拱橋時，應確保外包混凝土與鋼管的有效粘結。為保證加固施工中的結構安全，可以采用臨時減載或在拱圈上設置臨時扣索，以改善拱圈受力。同時應對墩臺基礎承載能力進行重新計算。二次灌漿法是目前解決鋼管混凝土脫空最常用的方法之一,其具體做法是:在脫空處對鋼管鉆孔,壓入高標號水泥(砂)漿液或改性環氧砂漿使鋼管與核心混凝土密實。

鋼管混凝土拱橋加固方法具體選用如下：1）主拱抗拉強度不足時，可采用粘貼纖維復合材料加固。2）主拱抗壓強度、剛度、穩定不足時，可采用外包鋼管并填充混凝土、外包鋼筋混凝土或增設套拱等增大截面法進行加固。3）中、下承式鋼管混凝土拱橋懸吊系統承載力不足時，可通過改變原有橋道結構體系，或更換吊桿等進行加固。4）上承式鋼管混凝土拱橋因主拱圈縱向受力不均而導致部分截面強度不足時，可通過改變拱上結構體系或恒載分布等調整內力法進行加固。5）因拱肋受力不均，或橫向穩定性不足時，可通過加強肋間系梁等調整拱肋荷載橫向分布法進行加固。6）管內混凝土脫空時，采用鉆孔壓漿法進行加固。鋼管銹蝕導致截面損傷時，可通過粘貼鋼板或纖維片材進行加固。加固設計時，還可以根據實際情況采用其他有效、可靠的加固方法。

11.3  加固計算

11.3.2  由于建設年代久遠，舊拱橋采用增大截面法加固后，新增截面混凝土材料的收縮、徐變效應必然導致結構產生附加內力。在計算由于新增混凝土截面收縮效應引起的附加內力時，參照《公路圬工橋涵設計規范》(JTG D61-2005)5.1.8條，考慮徐變作用下的混凝土收縮效應折減系數取值為0.45.

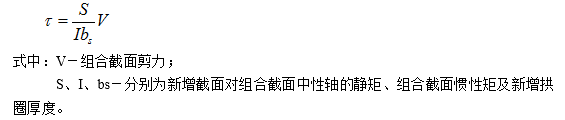

新、老截面間的有效粘結，是保證新澆注混凝土層與原拱圈截面共同受力的保證。當不考慮界面相對滑移時，得到剪應力簡化計算公式。

    新、老截面間的抗剪強度受到粘結截面的粗糙度、植筋數量及界面劑類型等因素的影響。條件允許時，可針對新、老截面間的抗剪強度盡行現場試驗。

11.3.8  支架方式主拱增大混凝土截面是指將通過外設支架對整個拱圈同時進行增大截面混凝土施工，一般針對小跨徑拱。吊架方式增大主拱混凝土截面是指將原拱圈作為“支架”對整個拱圈分段進行增大截面混凝土施工，一般針對大跨徑拱。在拱橋增大截面法加固時，原拱圈和新增拱部分形成整體截面，截面應力隨著施工過程逐漸形成，如圖11.3.8-1所示。

圖11.3.8 -1加固過程中新、老拱圈截面受力圖示

拱橋增大截面后的結構計算很復雜，與施工過程（即拱圈形成過程）密切相關。實踐中，增大混凝土變截面加固計算有下列幾種方式：，

一是針對加固后的組合截面，按現行規范進行驗算（第11.3.8條2款1）項）。該方法不能考慮施工過程的影響。

二是根據施工過程應力疊加，計算加固后新老混凝土應力，并采用允許應力方式進行驗算（第11.3.8條2款2）項）。該方法充分考慮了施工過程的影響。

三是將原拱圈和新增拱部分視著兩個變形協調的雙拱圈，采用原拱圈和新增“拱圈”構成的“雙拱模型”計算結構內力，其實質是采用內力分配法計算結構內力。如圖11.3.8-2所示，以便利用現行規范進行結構驗算。

圖11.3.8-2 截面內力分配示意圖

加固設計中可采用上述多種方式進行計算、驗算，確保設計可靠性。

本款建議的結構驗算方法是基于不考慮拱圈內設鋼筋的作用提出的。

11.3.9  國家許多部門頒布了鋼管混凝土設計規程，包括：中國工程建設標準化協會的《鋼管混凝土設計與施工規程》（CECS28：90），國家建筑材料工業局的《鋼管混凝土設計與施工規程》（JCJ01-89），國家電力部的《鋼-混凝土組合結構設計規程》（DL5099-97），國家經貿委的《鋼-混凝土組合結構設計規程》（DL-5085/T-1999）等。由于鋼管混凝土在橋梁上的應用較晚，交通部的相關規范還在制定中。以往的鋼管混凝土拱橋設計主要參考上述部門規程，主要采用統一理論（主要體現在DL5099-97）和套箍理論（主要體現在CECS28：90）進行設計。

加固后的鋼管混凝土主拱整體穩定安全系數、剛度要求參考重慶交通大學等單位完成的交通部西部交通科技項目“大跨徑鋼管混凝土拱橋設計、施工、養護關鍵技術研究”研究成果。

另外，中、下承式拱橋吊桿、系桿一般不做疲勞強度必要時應專門驗算。鑒于中、下承式拱橋吊桿、系桿斷裂是有發生，特別是某大橋（主跨240米鋼筋混凝土中承式拱橋）兩端短吊桿同時斷裂，橋梁界對吊桿設計和養護有了新的認識。其中，吊桿疲勞破壞也被認為是導致斷裂的原因之一。因此，大跨徑以及重要的中、下承式拱橋加固時，根據實際需要，對中、下承式拱橋吊桿、系桿進行疲勞強度專門研究與驗算。

11.4 構造要求

11.4.4  本條第2條制定時，主要考慮到拱腹新增混凝土澆筑及質量保證困難大，建議采用肋形布置，最好是靠拱圈兩側布置兩條肋，以便通過拱圈兩側澆注混凝土。
